Direto do Ache Fácil no Universo Dana, confira o passo a passo para substituir o semieixo homocinético em modelos da linha Chevrolet. Acompanhe!
A Dana é uma das fornecedoras de equipamentos originais (OEM) para a General Motors do Brasil, sendo que vários modelos Chevrolet recebem componentes Spicer nas linhas de montagem, como é o caso da picape média S10 e da SUV Blazer.
Nos serviços de manutenção preventiva ou corretiva em sistemas de suspensão e transmissão, a utilização de componentes Spicer é a garantia de um serviço seguro e preciso.

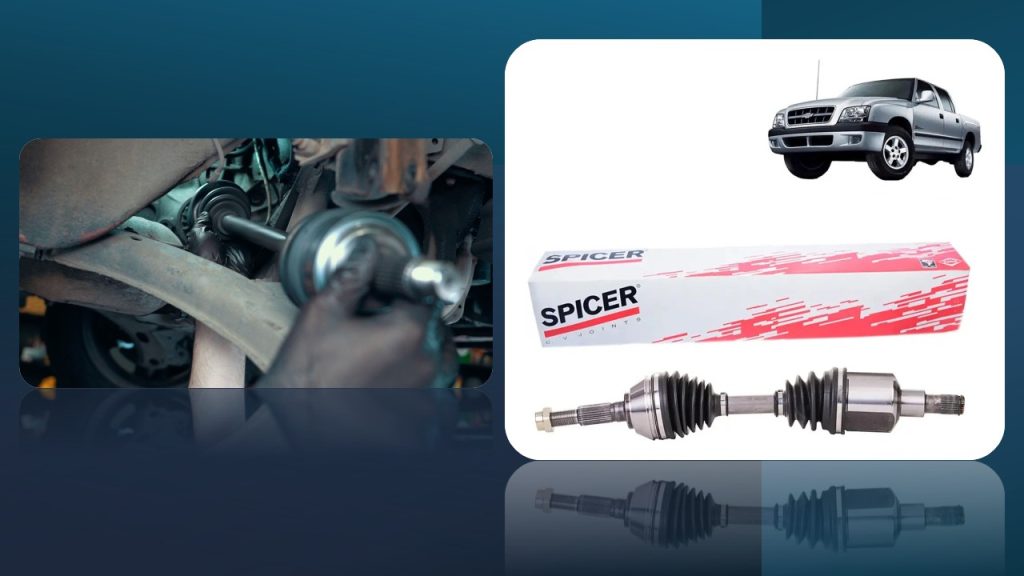

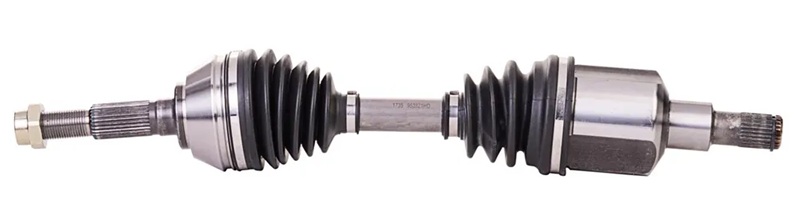

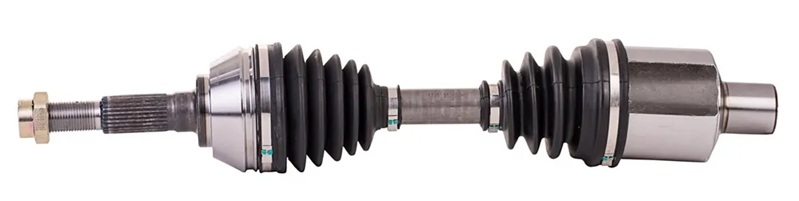

Estes dois veículos Chevrolet (S10 e Blazer produzidos entre os anos 2000 e 2012) utilizam os itens 953821HD e 953822HD – códigos de referência dos semieixos homocinéticos dianteiros esquerdo e direito respectivamente.
Esta peça é essencial para transferir o torque da transmissão para as rodas e os semieixos homocinéticos Spicer são projetados para suportar cargas e transferir potência de forma eficiente, proporcionando um desempenho duradouro e sem retrabalho por falha prematura.
Acompanhe o passo a passo da substituição nesta Dica Técnica SPICER, extraída do portal Universo Dana/Ache Fácil.
Embora seja um procedimento simples e rápido (não ultrapassa uma hora de mão de obra), substituir o semieixo requer alguns cuidados e ferramentas especificas.
Ferramentas
Torquímetro;
Saca Pino;
Martelo de Poliuretano;
Chave de Fenda;
Extrator de Terminais;
Remoção do semieixo
Com o veículo apoiado no chão, solte a porca do semieixo e os parafusos da roda.

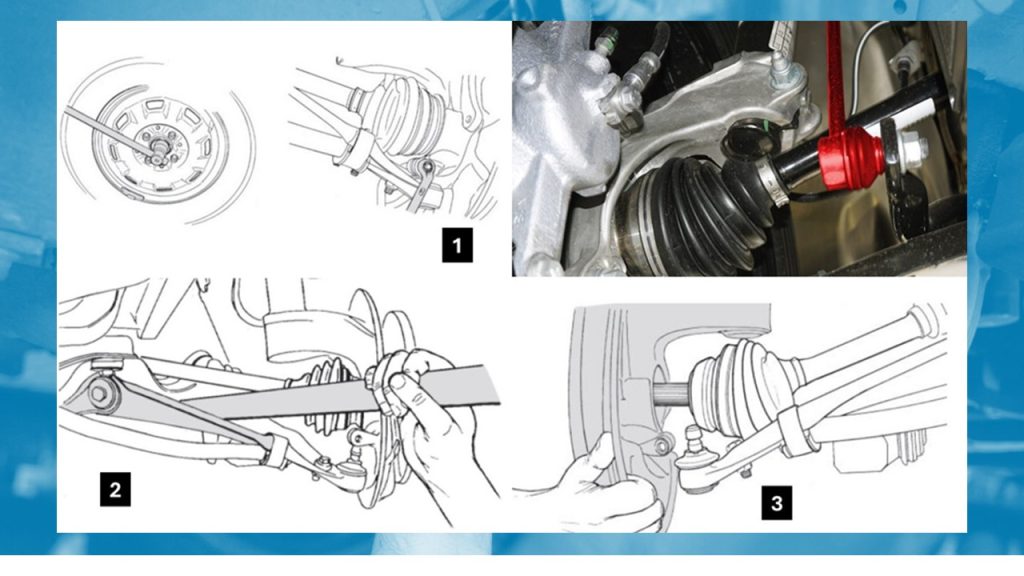

Com o veículo suspenso, remova a roda (1).
Solte as porcas do pivô inferior e do terminal de direção. Utilizando um Extrator, remova o pivô e o terminal.
Com o auxílio de uma alavanca, force a bandeja para baixo para desacoplar o pivô (2).
Puxe a manga de eixo para liberar a Junta Fixa. Caso necessite, use um martelo de poliuretano (3).
Usando uma alavanca, puxe a Tulipa para desacoplar do semieixo do diferencial.
Instalação do semieixo

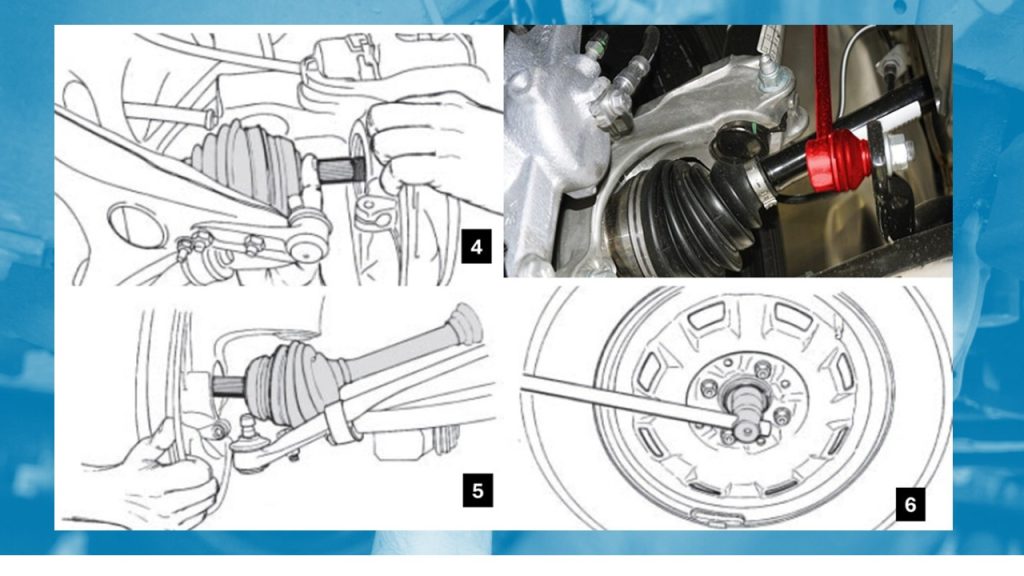

Encaixe a Tulipa no semieixo do diferencial (4).
Inspecione o rolamento e o retentor.
Coloque a ponta da Junta Fixa no Cubo (5).
Encaixe a Manga de eixo no Pivô.
Instale o terminal de direção.
Aperte as porcas dos Pivô e do Terminal de direção.
Coloque a nova porca da Semieixo, não reutilize a porca antiga.
Posicione a Roda e os parafusos da roda.
Com o veículo apoiado no chão, aperte as porcas da roda (6).
Aplique 145 Nm na porca do Semieixo.
Para finalizar, evite danos e desgastes prematuros. Após a instalação do Semieixo, verifique a geometria do veículo.

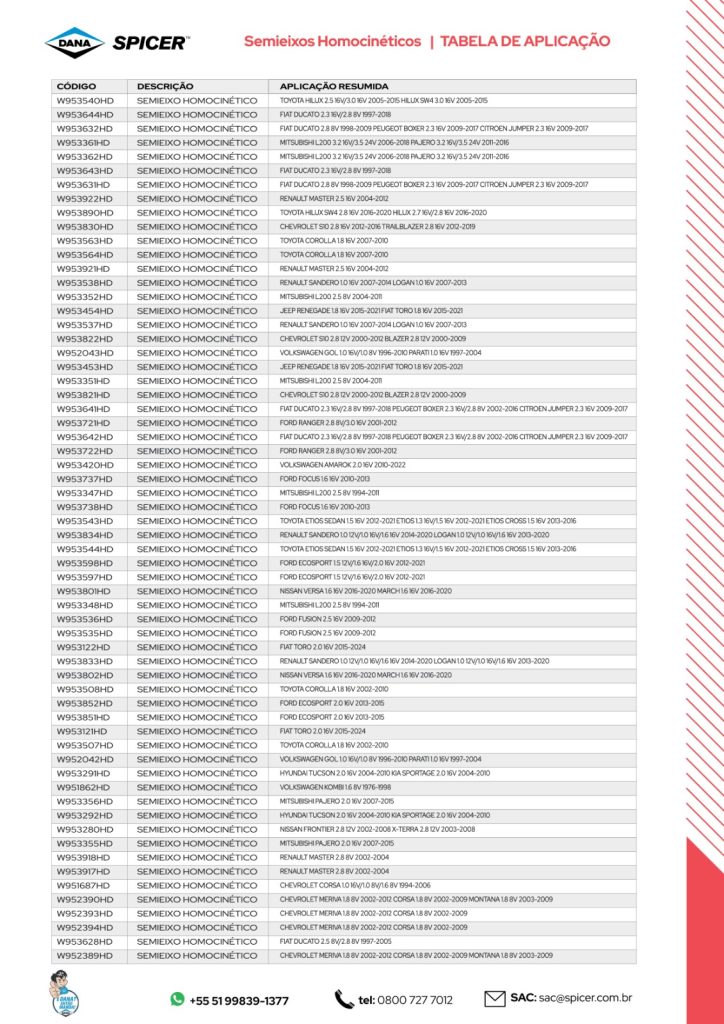

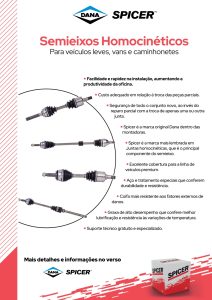

A Spicer tem uma linha completa de semieixos homocinéticos para veículos leves, vans e caminhonetes. Clique nas imagens abaixo e obtenha a Tabela de Aplicação.
Cuidado
Sob nenhuma circunstância deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou não possui as ferramentas e equipamentos necessários para o conserto.
Sempre use os óculos de segurança adequados quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.
Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.
