Direto do Ache Fácil no Universo Dana, o passo-a-passo para substituição da trizeta no primeiro SUV lançado no Brasil. Confira.
As marcas Dana (Albarus, Spicer e Victor Reinz) tem uma ampla linha de itens para reposição, abrangendo veículos de variadas marcas, motores e configurações.

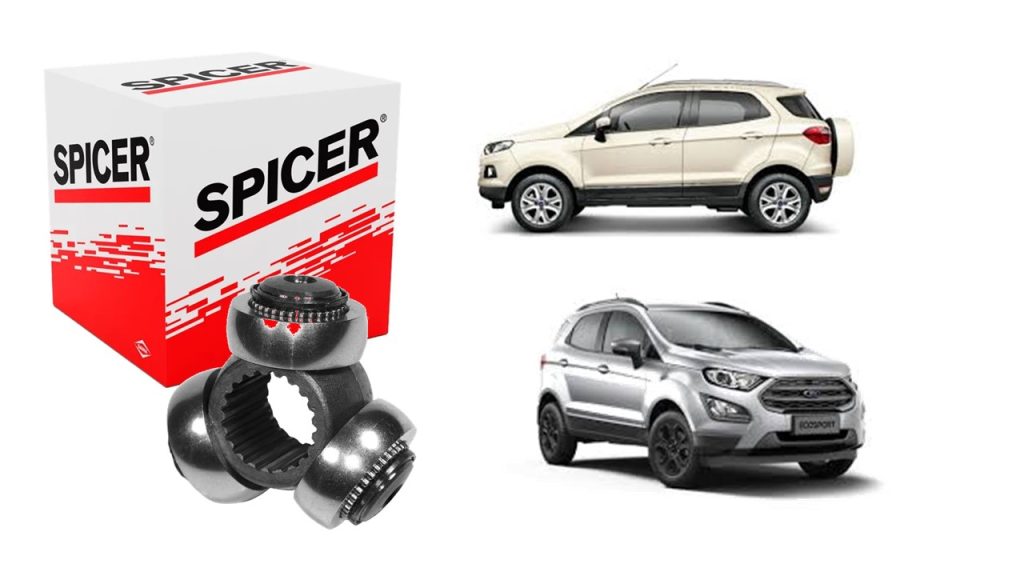

Nesta Bula Técnica Spicer apresentamos os procedimentos para remoção e substituição da tripeça Código Spicer 5-135874XD, utilizada nos SUVs Ford Ecosport fabricados entre 2012 e 2019, com os motores Sigma ou Duratec.

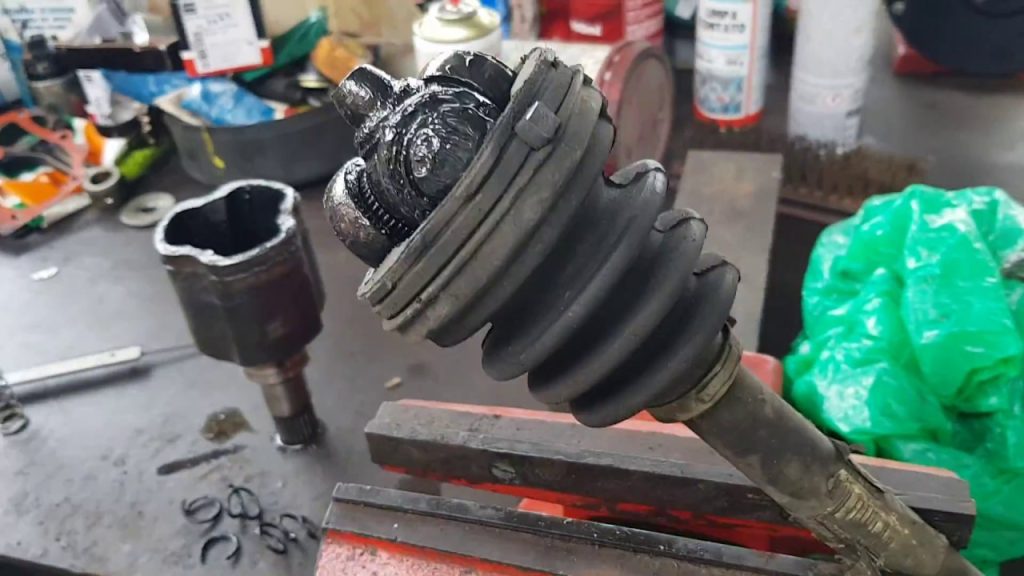

A trizeta (ou tripeça ou junta tripóide) é instalada junto com uma outra importante peça, a tulipa, pois é esta última que acomoda a junta com rolamentos dispostos em forma de triângulo (daí o nome trizeta), que assegura o baixo atrito e permite a transmissão de movimento entre o câmbio e o eixo.
É no interior da tulipa que a trizeta funciona e isso permite que a trizeta transmita o torque do câmbio para o eixo homocinético.
A remoção e instalação da tripeça é um serviço automotivo de moderada dificuldade e, em geral, leva menos de uma hora de trabalho, desde que realizado por um profissional bem orientado e com as peças e ferramentas adequadas.
Ferramentas
- Torquímetro.
- Saca Pino.
- Martelo de Poliuretano.
- Chave de Fenda.
- Alicate de Braçadeira – Tipo “Ponte”.
- Alicate para Aplicação de Braçadeiras.
- Alicate para anéis internos.
- Extrator de Terminais.
- Extrator de Juntas Homocinéticas.
Peças
Tripeça Código Spicer 5-135874XD (pode ser utilizado a tripeça Albarus código ALB5-135874). Se tiver dificuldades para encontrar estes itens no balcão de autopeças de sua preferência, entre em contato conosco. Veja como no final desta Bula Técnica.
1º Passo

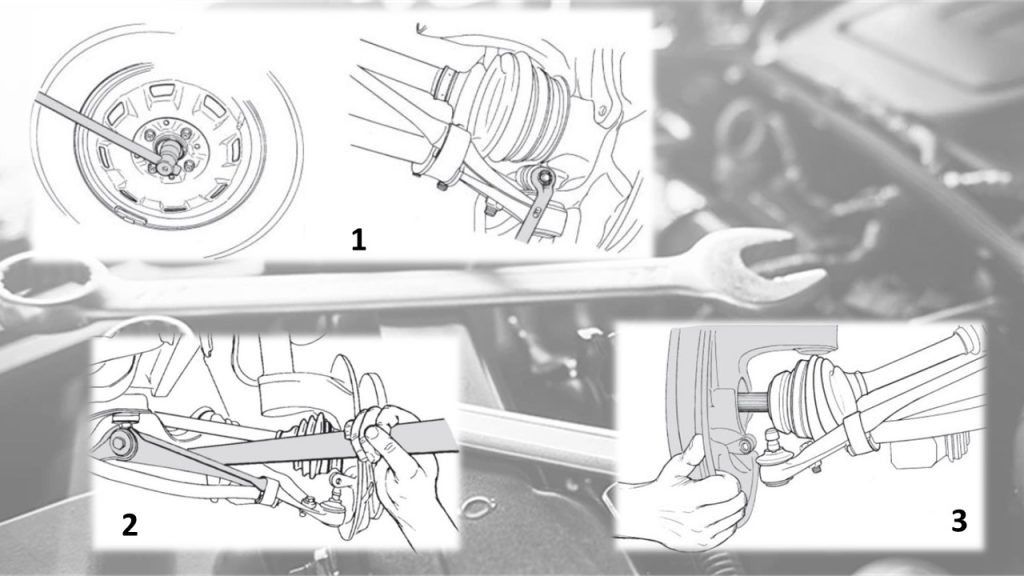

Com o veículo apoiado no chão, solte a porca do semieixo e os parafusos da roda. Com o veículo suspenso, remova a roda (1).
Solte as porcas do pivô e do terminal de direção.
Utilizando um extrator, remova o pivô e o terminal. Com o auxílio de uma alavanca, force a bandeja para baixo para desacoplar o pivô (2).
Puxe a manga de eixo para liberar a junta fixa. Caso necessite, use um martelo de poliuretano;
Retire as abraçadeiras da coifa da tulipa e remova o semieixo (3).
Passo 2

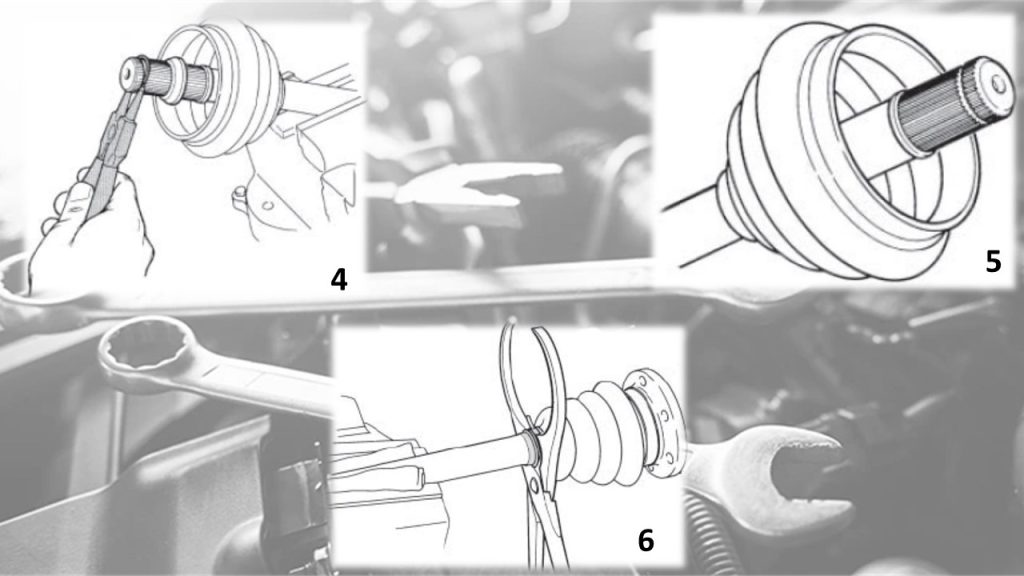

Utilizando um alicate para anéis, remova trava e a tripeça (4).
Limpe o semieixo para evitar a contaminação da graxa.
Monte manualmente a Coifa.
Posicione o estriado da tripeça no estriado do semieixo. A face plana deve estar voltada para extremidade do eixo (5).
Coloque a trava.
Monte a coifa no rolamento. Utilize o alicate do tipo ponte para apertar (6).
Passo 3

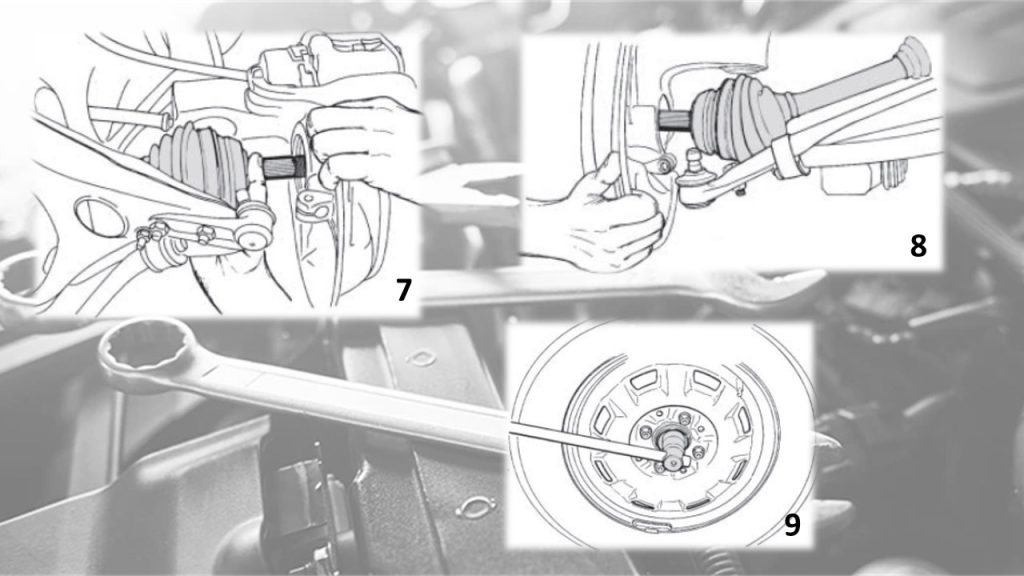

Coloque a ponta da Junta Fixa no Cubo. Encaixe a Manga de eixo no Pivô. Instale o terminal de direção (7 e 8).
Aperte as porcas dos Pivô e do Terminal de direção. Coloque as cupilhas.
Coloque a nova porca do Semieixo, não reutilize a porca antiga (9). Posicione a Roda e os parafusos da roda.
Com o veículo apoiado no chão, aperte as porcas da roda. Aplique 290 Nm de torque na porca do semieixo.
Para evitar desaperto acidental, recrave o colarinho da porca do eixo no rebaixo da Junta.
Segurança é o resultado do trabalho de todos nós.
Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.
Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.
Sempre use os óculos de segurança adequado quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.
Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.
Respeite o Meio Ambiente
Parte importante do trabalho e da própria operação da sua oficina é o descarte correto dos produtos que serão substituídos. Faça a sua parte e juntos contribuímos para um futuro sustentável.
