Direto do “Ache Facil” no portal Universo Dana, uma dica técnica Spicer com os procedimentos para instalação do kit de reparo da junta homocinética nos modelos Citroen C3 e nos Peugeot 207 e 208. Acompanhe.
Dois modelos de origem francesa e com altos volumes de vendas no mercado brasileiro. Estima-se que existam cerca de 450 mil veículos Citroën C3 em circulação no Brasil, considerando o volume histórico acumulado de vendas. Em relação aos modelos da Peugeot, foram vendidas aproximadamente 160 mil unidades do Peugeot 207 e cerca de 150 mil unidades do Peugeot 208 no mercado nacional.
Com o C3 ainda em presente na linha de produção da Citroen e o 208 continuando no catálogo Peugeot em substituição ao 207, os três modelos franceses ainda estão circulando em todo o território nacional e continuo frequentando as empresas de reparação (agora com maior frequência na rede independente e menos nas concessionárias) e demandando reparos corretivos e preventivos.
A Dana é uma fornecedora global de sistemas de transmissão, eixos e componentes para veículos leves e comerciais e entre seus clientes estão grandes montadoras como Peugeot e Citroën, para as quais fornece peças utilizadas nas linhas de montagem.
Ao longo desses anos, o Peugeot 207 e 208 recebem nas linhas de montagem as Juntas homocinéticas, Eixos diferenciais e Cardans (todos Spicer).
Já para os Citroën C3, a Dana abastece as linhas com as Juntas homocinéticas, Eixos diferenciais e Cardans (também Spicer), além de ambas as montadoras utilizarem as juntas de motor Victor Reinz.
Esse tipo de fornecimento é essencial porque garante que as montadoras tenham acesso a componentes de alta qualidade e tecnologia, permitindo maior eficiência e confiabilidade nos veículos produzidos, além de proporcionar o abastecimento do mercado de reposição com peças de alta qualidade e durabilidade nos serviços de manutenção.

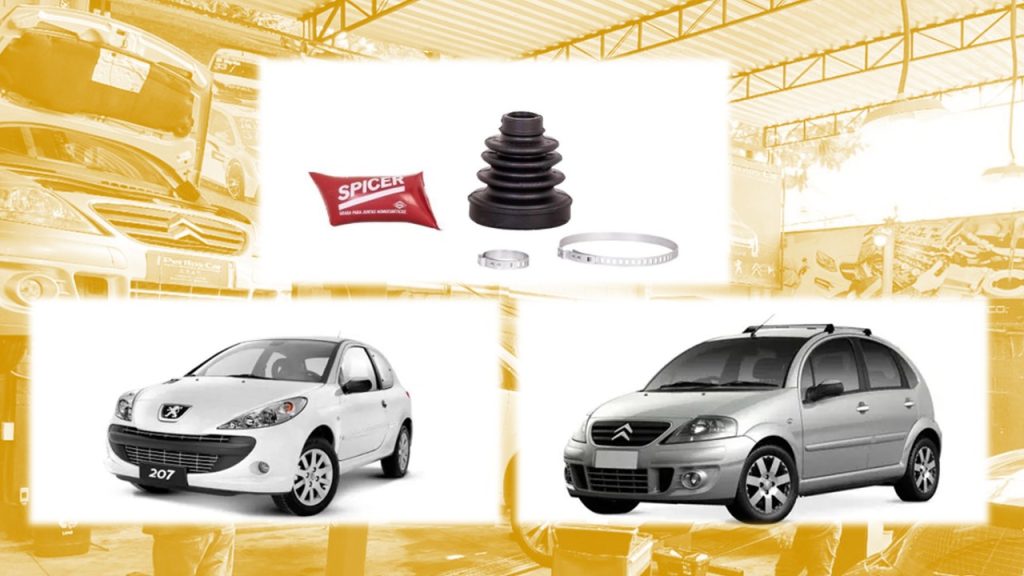

Nesta edição do seu Dana Informa selecionamos uma Dica Técnica com a rotina de substituição do Kit de reparo da Junta Homocinética (câmbio/lado esquerdo) – código Spicer 2-13-1410G – aplicada nos modelos Citröen C3, fabricados entre 2003 e 2012, e nos Peugeot 207, fabricados entre 2008 e 2014 e no modelo 208, fabricados entre 2013 e 2016.
Este é um serviço que não toma mais do que uma hora de trabalho, sendo importante ter a peça nova para substituição – Spicer, é claro – e as ferramentas corretas para um serviço seguro e correto.
Além do kit de reparo da junta homocinética – Código Spicer 2-13-1410G, tenha separado sobre a bancada ou carrinho de ferramentas os seguintes itens:
Ferramentas
Torquímetro (1).
- Saca Pino.
- Martelo de Poliuretano.
- Chave de Fenda.
- Alicate de abraçadeira – Tipo “Ponte” (2).
- Alicate para Aplicação de abraçadeiras.
- Alicate para anéis internos (3).
- Extrator de Terminais.
DESMONTAGEM

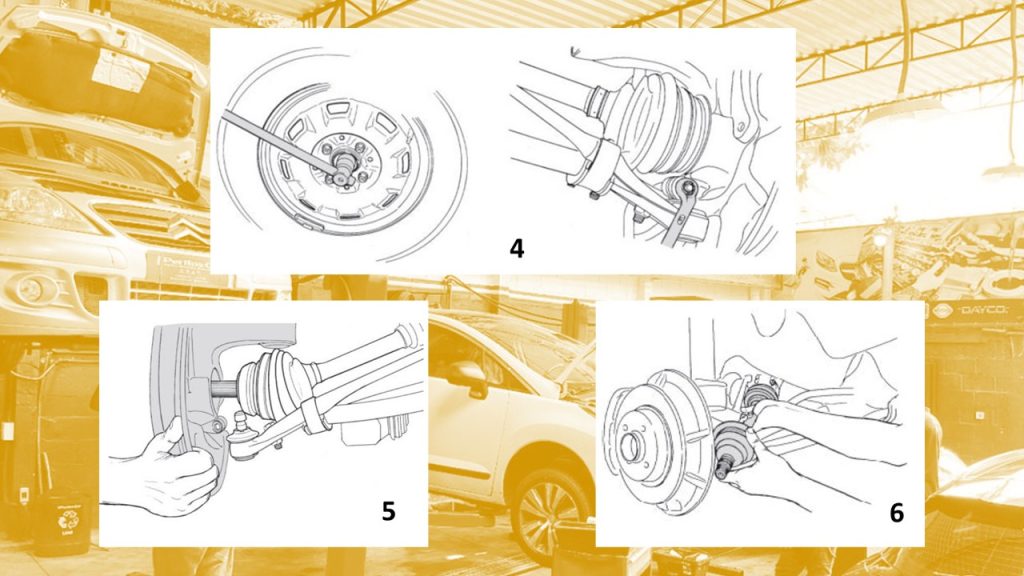

Com o veículo apoiado no chão, solte a porca do Semieixo e os parafusos da roda. Com o veículo suspenso, remova a roda (4).
Solte as porcas do pivô e do terminal de direção. Utilizando um extrator, remova o pivô e o terminal (4).
Com o auxílio de uma alavanca, force a bandeja para baixo para desacoplar o pivô (5).
Puxe a manga de eixo para liberar a Junta Fixa. Caso necessite, use um martelo de poliuretano.
Retire as abraçadeiras da Coifa da Tulipa e remova o semieixo (6).

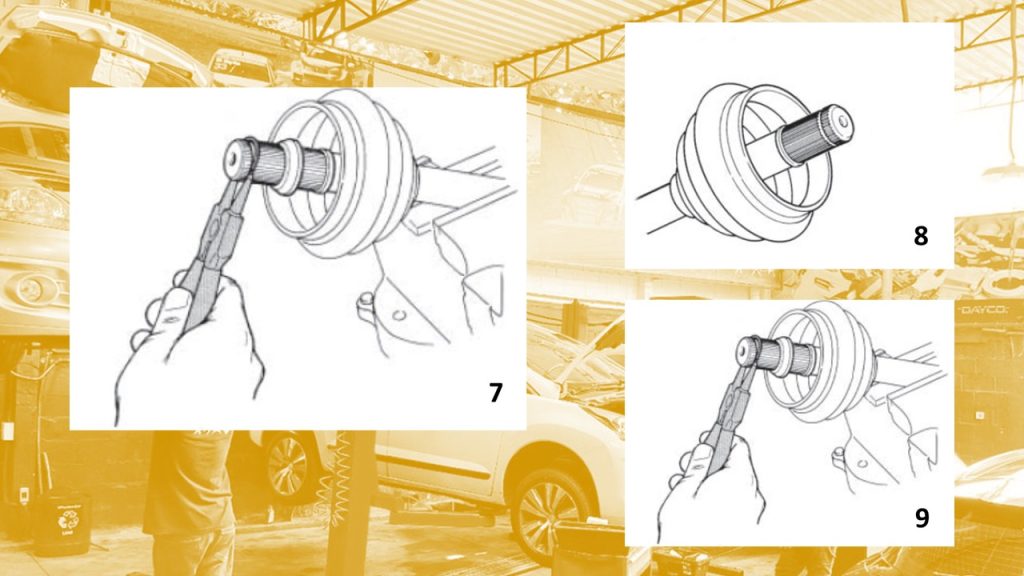

Utilizando um alicate para anéis, remova trava e a tripeça (7)
Utilize solvente ou desengraxante para lavar a tripeça.
Limpe o Semieixo para evitar a contaminação da graxa.
MONTAGEM
Monte manualmente a Coifa (8).
Posicione o estriado da Tripeça no estriado do Semieixo. A face plana deve estar voltada para extremidade do eixo.
Coloque a trava.
Monte a coifa no rolamento. Utilize o alicate do tipo ponte para apertar (9).

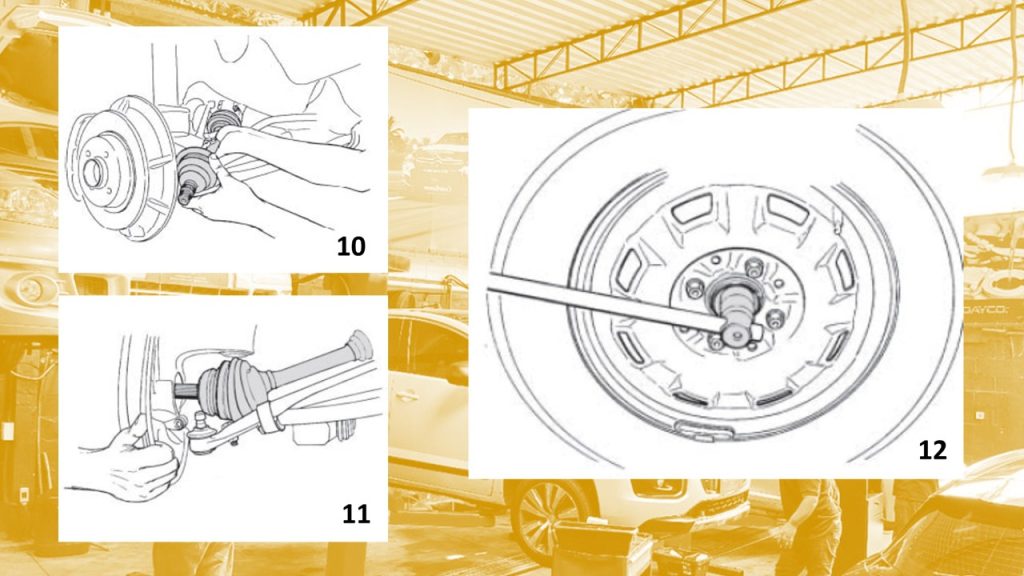

Encaixe a Tripeça na Tulipa (10).
Aplique todo conteúdo de graxa da bisnaga na tulipa.
Utilize o alicate do tipo ponte para apertar a braçadeira da Tulipa.
Coloque a ponta da Junta Fixa no Cubo. Encaixe a Manga de eixo no Pivô. Instale o terminal de direção (11).
Aperte as porcas dos Pivô e do Terminal de direção.
Coloque a nova porca da Semieixo. Posicione a Roda e os parafusos da roda.
Com o veículo apoiado no chão, aperte as porcas da roda (12).
Aplique 216 Nm na porca do Semieixo.
Para evitar desaperto acidental, recrave o colarinho da porca do eixo no rebaixo da Junta.
Cuidado
Sob nenhuma circunstância deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou não possui as ferramentas e equipamentos necessários para o conserto.
Sempre use os óculos de segurança adequados quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.
Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.
Meio ambiente e sustentabilidade
Parte importante do trabalho e da própria operação da sua oficina é o descarte correto dos produtos que serão substituídos. Faça a sua parte e juntos contribuímos para um futuro sustentável.
