Direto do “Ache Facil” no portal Universo Dana, a dica técnica Spicer com os procedimentos para instalação do kit de reparo da homocinética na SUV média que agrada nas ruas e na lama. Confira!
Considerada por muitos proprietários o carro perfeito para o lazer de fim de semana na lama e para rodar no dia a dia, a Mitsubishi Pajero TR4 pertence à categoria de SUV compacto (utilitário esportivo) com proposta fora de estrada “raiz”.
O conceito do veículo junto aos clientes e profissionais da reparação automotiva é o de um jipe valente, compacto e “indestrutível”, ideal para enfrentar o trânsito e buracos urbanos sem medo de trilhas.

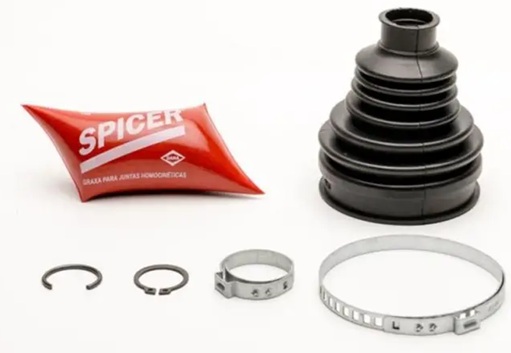

Nesta edição do seu Dana Informa selecionamos uma Dica Técnica com a rotina de substituição do Kit de reparo da Junta Homocinética – código Spicer 2-13-6757G – kit de reparo de junta homocinética lado da roda – aplicada nos modelos Mitsubishi Pajero TR4 fabricados entre 2000 e 2014.
Este é um serviço que não toma mais do que uma hora de trabalho, sendo importante ter a peça nova para substituição – Spicer, é claro – e as ferramentas corretas para um serviço seguro e correto.
Além do kit de reparo da junta homocinética – Código Spicer 2-13-6757G, tenha separado sobre a bancada ou carrinho de ferramentas os seguintes itens:
Ferramentas
- Torquímetro.
- Saca Pino.
- Martelo de Poliuretano.
- Chave de Fenda.
- Alicate de abraçadeira – Tipo “Ponte”.
- Alicate para Aplicação de abraçadeiras.
- Alicate para anéis internos.
- Extrator de Terminais.
DESMONTAGEM DA JUNTA HOMOCINÉTICA

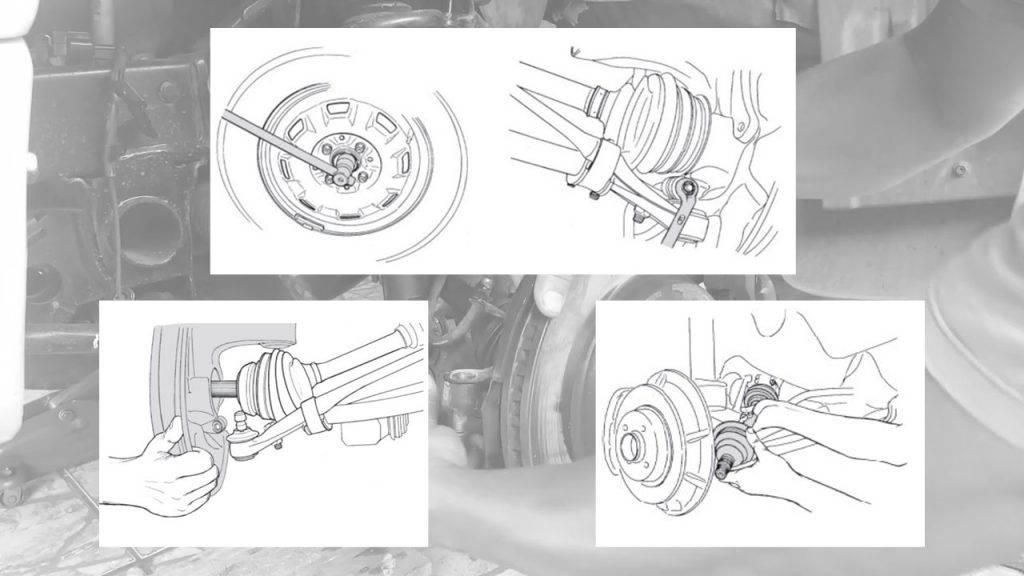

Com o veículo apoiado no chão, solte a porca do semieixo e os parafusos da roda. Com o veículo suspenso, remova a roda.
Solte a porca de fixação do pivô e do terminal de direção.
Com o auxílio de uma alavanca, force a bandeja para baixo para soltar o pivô. Utilizando um extrator remova o terminal de direção.
Remova a homocinética do cubo de roda. Remova o semieixo com a tulipa. Cuidado com o óleo da caixa que poderá derramar ao remover o semieixo.

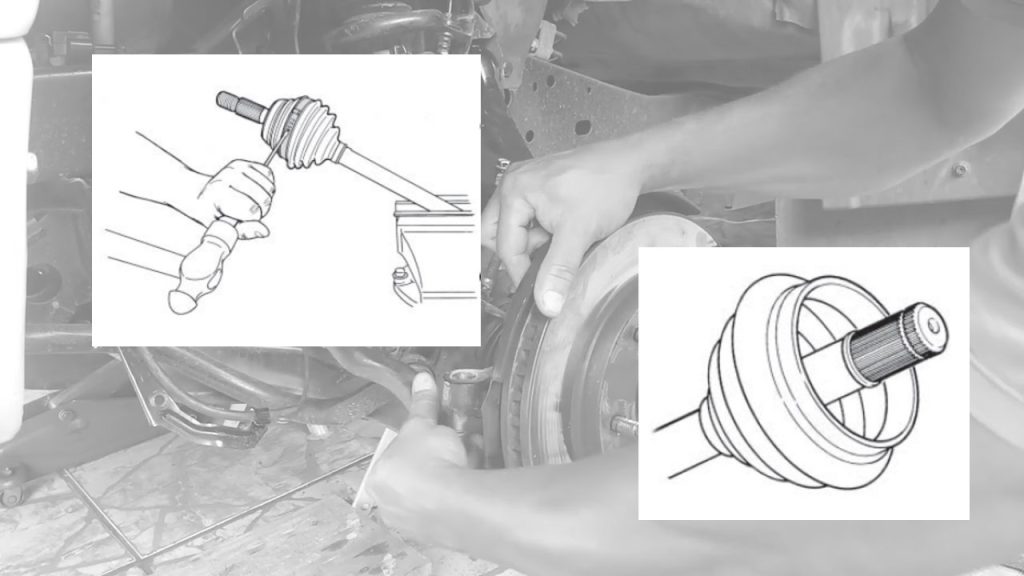

Remova as braçadeiras e afaste a coifa da junta homocinética.
Utilizando uma chave de fenda tire o anel trava externo e remova a tulipa da junta homocinética.
Utilizando o alicate para anéis, solte a trava interna e remova a homocinetica do semieixo.
Remova a coifa.
Remova toda a graxa velha da junta homocinética. Utilize solvente ou desengraxante para lavar a peça. Detritos ou sujeira podem contaminar a graxa nova.
Limpe o semieixo para evitar a contaminação da graxa;
MONTAGEM

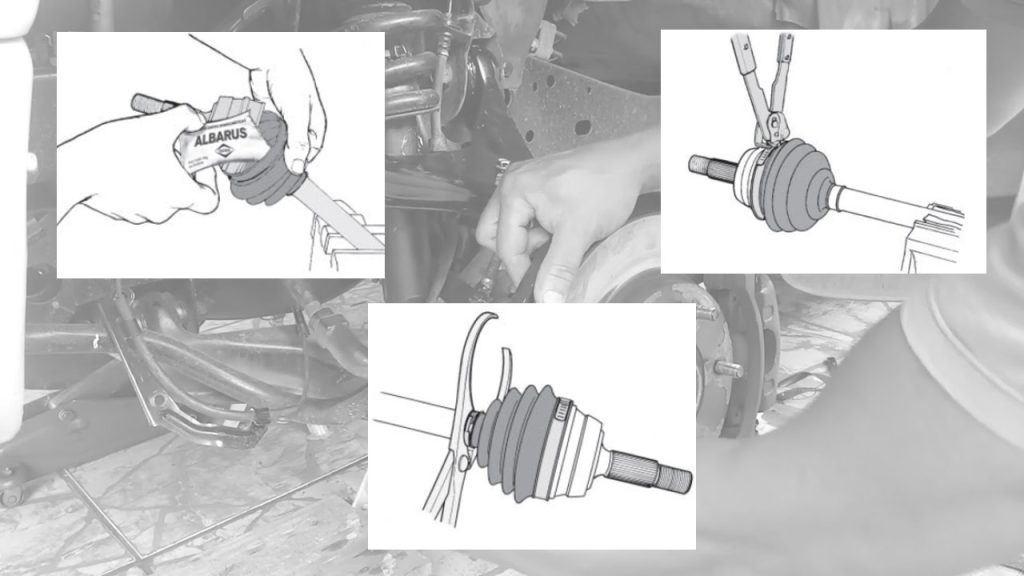

Monte manualmente a Coifa.
Posicione o estriado da junta homocinetica no estriado do semieixo e encaixe a junta homocinética.
Coloque o anel trava na homocinética. Verifique se a junta está firme no eixo puxando pelo corpo.
Aplique graxa na tulipa. Preencha toda a cavidade. Monte a tulipa na junta homocinetica (usando o bico da bisnaga) e preencha toda cavidade.
Movimente a gaiola para facilitar o processo.
Coloque o anel trava externo na tulipa. Aplique o restante da graxa na coifa.
Fixe a braçadeira maior com o auxílio do Alicate especial. Antes de fixar a braçadeira menor, utilize uma chave de ponta roliça entre a coifa e o eixo para entrar um pouco de ar. Fixe a braçadeira menor, posicionando no rebaixo do eixo.
INSTALAÇÃO DO SEMIEIXO

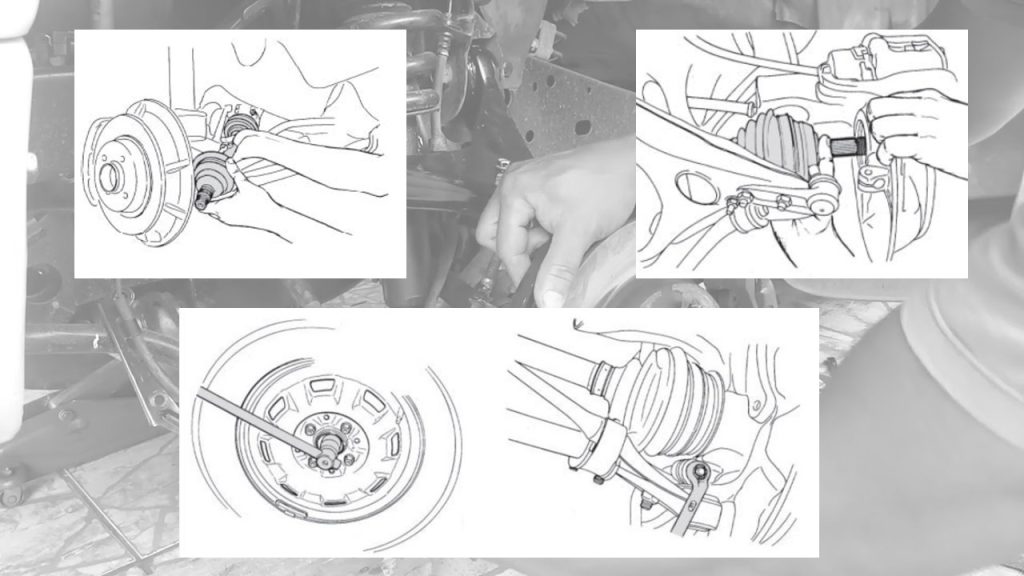

Instale o semieixo encaixando a tulipa no câmbio e a homocinética no cubo de roda.
Coloque a ponta da homocinetica no cubo. Encaixe a manga de eixo no pivô. instale o terminal de direção.
Aperte as porcas do pivô e do terminal de direção.
Posicione a roda e os parafusos da roda e do semieixo.
Com o veículo apoiado ao chão, aperte as porcas da roda e do semieixo.
CUIDADO
Sob nenhuma circunstância deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou não possui as ferramentas e equipamentos necessários para o conserto.
Sempre use os óculos de segurança adequados quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.
Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.
