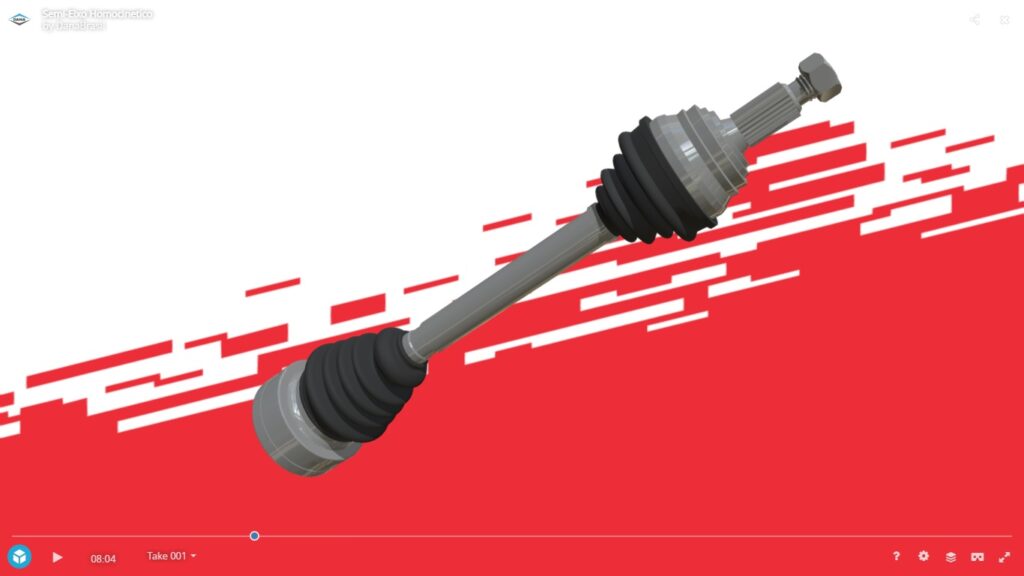

Neste guia prático da série Spicer sem Segredos você conhece todas as etapas, ferramentas necessárias e procedimentos para um trabalho rápido e seguro na remoção e instalação do semieixo homocinético 952393HD. Aproveite e clique na imagem abaixo para ver o componente em animação 3D.

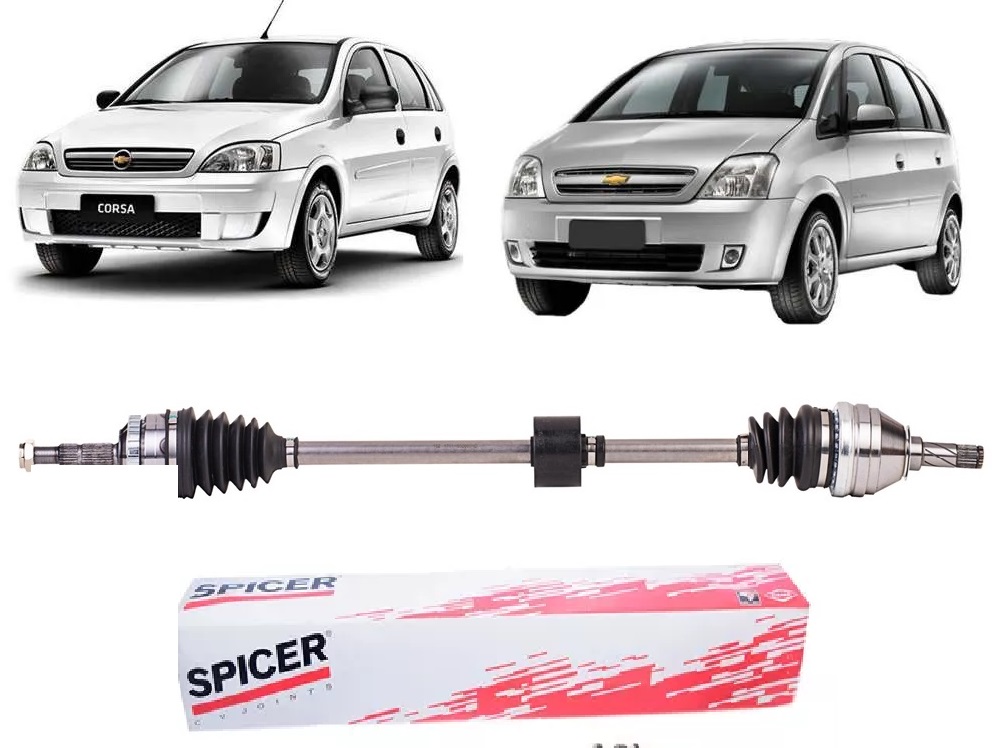

Nesta Dica Técnica Spicer apresentamos todas etapas para a substituição do semieixo homocinético do lado direito nos veículos Chevrolet Corsa e Meriva, com motor SOHC L4 de 1.8 litro e 8 válvulas, fabricados entre 2002 e 2005, procedimento extraído do site Spicer.
Substituir um semieixo requer alguns cuidados e ferramentas especificas. É um trabalho com dificuldade moderada, executado em poucas etapas e seu tempo de execução varia entre 40 minutos e uma hora.
Com apenas quatro passos você realiza um serviço com toda a qualidade original Spicer.
Ferramentas
- Torquímetro.
- Saca Pino.
- Martelo de Poliuretano.
- Chave de Fenda.
- Alicate de Braçadeira – Tipo “Ponte”.
- Alicate para Aplicação de Braçadeiras.
- Alicate para anéis internos.
- Extrator de Terminais.
- Extrator de Juntas Homocinéticas.
Peças
- Semieixo homocinético Spicer 952393HD

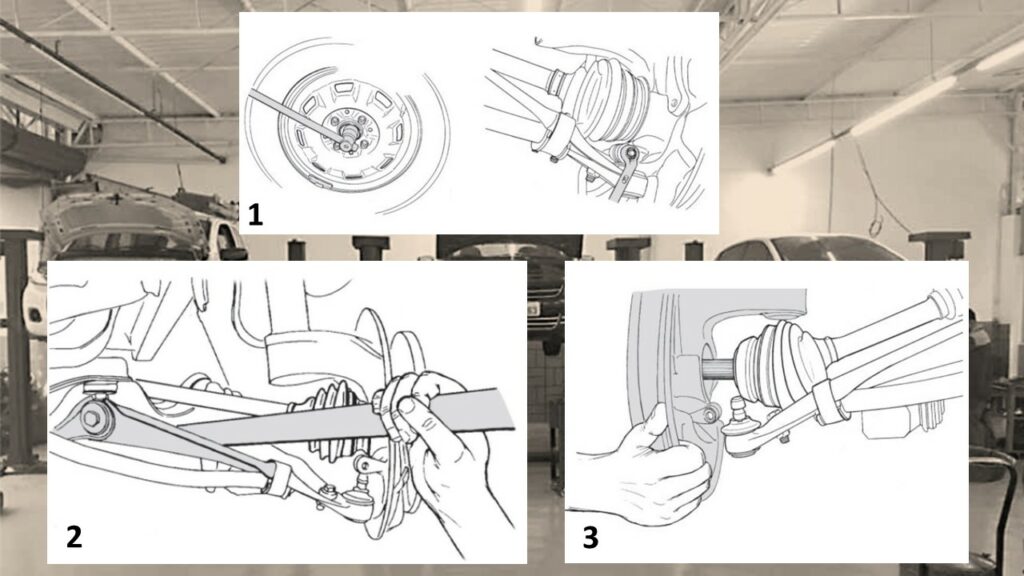

Passo 1 – Remoção do Semieixo
Com o veículo apoiado no chão, remova a cupilha, solte a porca do semieixo e os parafusos da roda; Com o veículo suspenso, remova a roda.
Solte as porcas do pivô e do terminal de direção. Utilizando um Extrator, remova o pivô e o terminal.
Com o auxilio de uma alavanca, force a bandeja para baixo para desacoplar o pivô.
Puxe a manga de eixo para liberar a Junta Fixa. Caso necessite, use um martelo de poliuretano.
Puxe o semieixo para desacoplar a Junta Deslizante do câmbio.

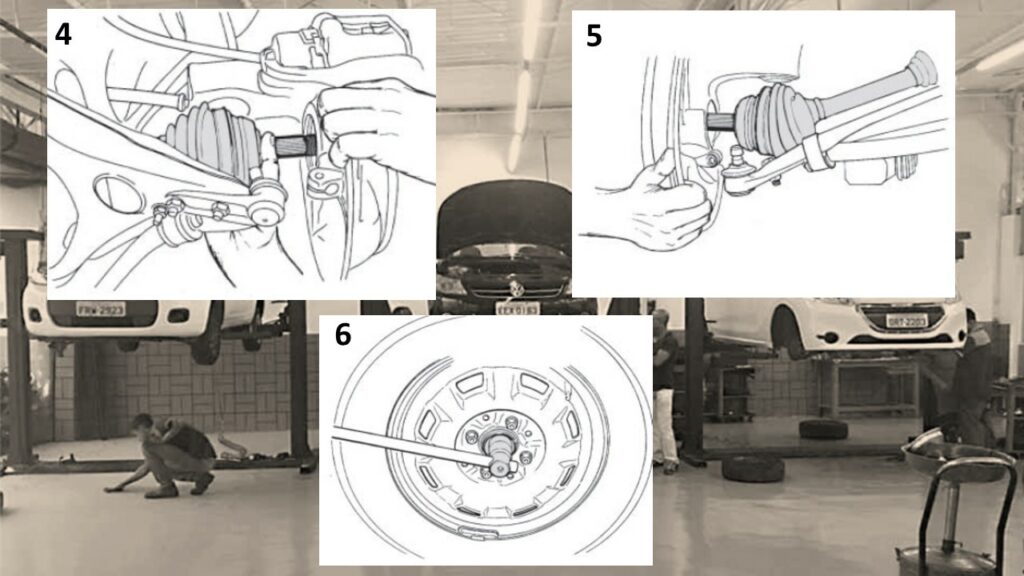

Passo 2 – Instalação do semieixo
Encaixe a Junta Deslizante no câmbio.
Coloque a ponta da Junta Fixa no Cubo. Encaixe a Manga de eixo no Pivô. Instale o terminal de direção.
Aperte as porcas dos Pivô e do Terminal de direção.
Coloque a nova porca castelo do Semieixo. Não reutilize a porca nem a cupilha antiga. Posicione a Roda e os parafusos da roda.
Aplique 100 Nm de torque na porca do semieixo.
Coloque a cupilha no alojamento e recrave as pontas de acordo com encaixe da porca castelo.
Conclusão: Evite danos e desgastes prematuros. Após a instalação do Semieixo, verifique a geometria do veículo.
Passo 3 – Segurança é o resultado do trabalho de todos nós.
Sob quaisquer circunstâncias deve-se tentar qualquer conserto ou manutenção para o qual não foi treinado ou se não possui as ferramentas e equipamentos para o conserto.
Sempre use os óculos de segurança adequado quando fizer algum tipo de manutenção. Não usar os óculos de segurança pode resultar em ferimento e/ou perda parcial ou completa da visão.
Seja sempre cuidadoso ao trabalhar com produtos que tenham pontas afiadas.
Passo 4 – Respeite o Meio Ambiente
Parte importante do trabalho e da própria operação da sua oficina é o descarte correto dos produtos que serão substituídos. Faça a sua parte e juntos contribuímos para um futuro sustentável.
Saiba mais em http://www.spicer.com.br/danatureza

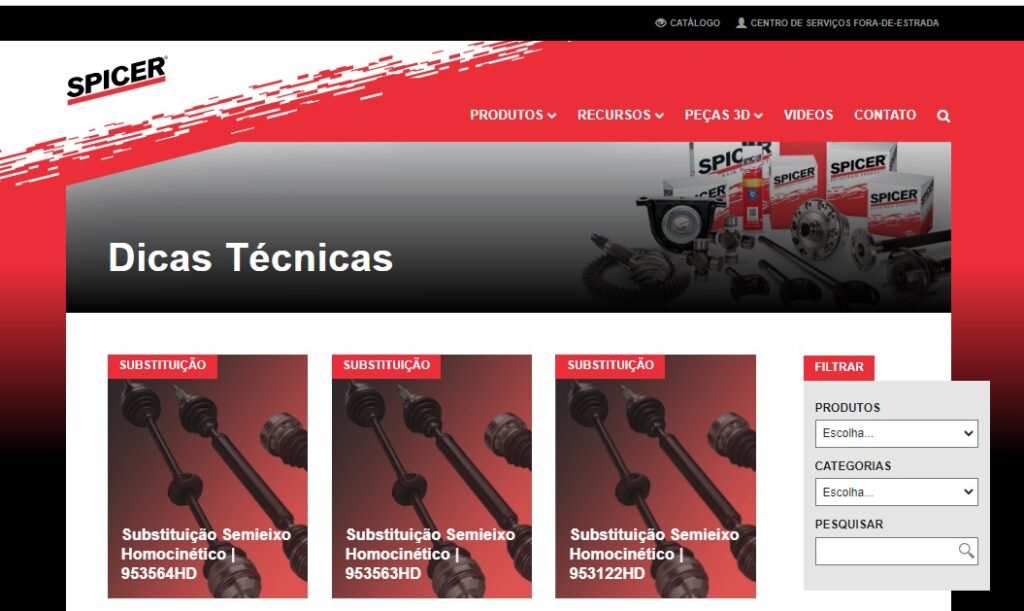

Se quiser ver mais Dicas Técnicas como esta, acesse o portal Spicer ou clique na imagem abaixo. Lá existem centenas de Bulas Técnicas com os procedimentos para substituição do Semieixo Homocinético, além de outros assuntos, tais como:
- Substituição do Kit de Reparo da Junta Homocinética.
- Substituição da Junta Deslizante, Substituição da Tripeça.
- Substituição da Junta Homocinética Fixa.
- Instalação de Cruzetas.
- Substituição do Mancal Central.
- Troca e Instalação das Cruzetas.
- Lubrificação de Cruzetas.
- Manutenção de Cardans.
