Confira as etapas para desmontagem e substituição da Coluna de Direção nos caminhões VW Delivery 8.160, com um passo-a-passo direto do portal Spicer.
Para todo bom serviço, sua segurança e saúde vem em primeiro lugar. Antes de começar o serviço de substituição, tenha certeza de estar com todas as ferramentas necessárias e lembre-se: use os EPIs de segurança SEMPRE. Siga os passos com cuidado e atenção.
Ferramentas
- Chave para porca do volante 24mm.
- Chave Allen 6.
- Chave Phillips Nº 2.
- Chave de Fenda Nº 2.
- Alicate de bico curvo.
- Chave para parafuso passante do terminal da coluna na caixa de direção – 14mm.
- Chave para parafusos do suporte no painel – 13mm.
- Chave para parafuso sextavado que fixa a parte superior à inferior da coluna a ser substituída – 17mm.
- Prensa Hidráulica.
- Tubo 26mm diâmetro e 36mm de comprimento.
- Tubo 50mm de diâmetro e 120mm de comprimento.
Peças

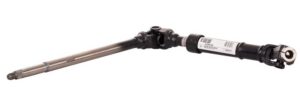

Coluna de Direção Spicer código 10360372
Remoção da coluna
Passo 1

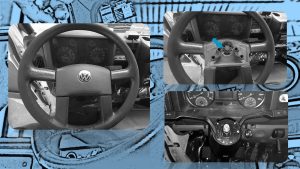

Antes de iniciar a desmontagem, deixe as rodas e volante alinhados.
Retire a capa do botão da buzina e solte a porca de fixação do volante para que ele possa ser removido com o auxílio de um saca-volante adequado.
Passo 2

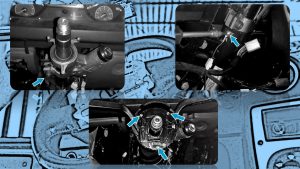

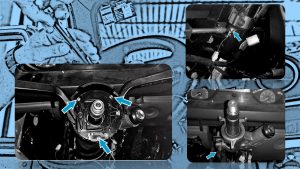

Retire a chave de seta e o comando do limpador de para-brisas, removendo os três parafusos de fenda.
Retire também o fio de contato da buzina na lateral da coluna, removendo o parafuso Philips, mas volte a colocar o parafuso no lugar.
Em seguida, retire o comutador de ignição com rolamento superior removendo o parafuso Allen 6.
Passo 3

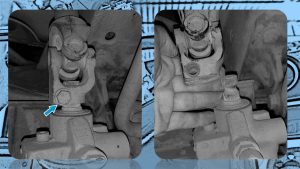

Retire o parafuso sextavado de fixação da coluna à caixa de direção.
Retire o parafuso sextavado de fixação da coluna à caixa de direção.
Deslize o conjunto para cima.
Passo 4

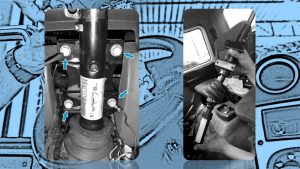

Retire os 4 parafusos que fixam o suporte da coluna de direção ao painel.
Remova o conjunto do veículo.
Desmontagem da coluna original na bancada
Passo 5
Leve o conjunto à uma bancada.
Retire o parafuso sextavado que fixa a parte superior da coluna à inferior.
Retire o guarda-pó, o parafuso Philips e o clipe de contato da buzina e leve o conjunto à uma prensa hidráulica.
Passo 6

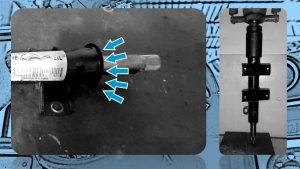

Prense o suporte da coluna para baixo.
Utilize um dispositivo com aproximadamente 50mm de diâmetro e 120mm de comprimento para apoiar onde indicado pelas setas coloridas na figura.
Prense o suporte da coluna para baixo.
Passo 7

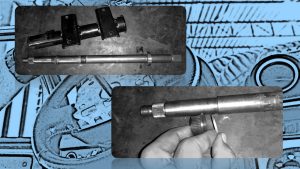

Remova o guia do rolamento superior e sua arruela de encosto.
Leve novamente o conjunto à bancada.
Remova o guia do rolamento superior e sua arruela de encosto.
Passo 8
Após sacar o rolamento retire também a trava inferior.
Remova a trava superior do rolamento e apoie seu anel interno na base da prensa para retirar o rolamento.
Após sacar o rolamento retire também a trava inferior.
Montagem da coluna na bancada
Passo 9
Insira na nova coluna a trava inferior.
Examine o rolamento e as travas e, se necessário, faça a substituição.
Insira a trava inferior na nova coluna.
Manualmente, encaixe o rolamento até próximo ao seu alojamento.
Leve até uma prensa e posicione a coluna na prensa em forma de “L”. Faça de modo que o garfo da articulação apoie na base da prensa.
Passo 10

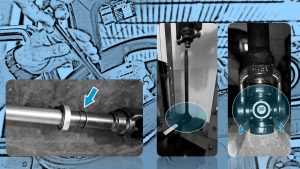

Utilize um dispositivo com, aproximadamente, 26mm de diâmetro e 350mm de comprimento para apoiar no anel interno do rolamento.
Faça a prensagem conforme a ilustração, até que o rolamento encoste levemente na trava inferior.

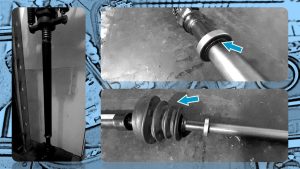

Depois encaixe a trava superior e o guarda-pó.
Passo 11
Monte o suporte na coluna de direção fazendo seu encaixe sobre o anel externo do rolamento.
Preferencialmente apoie o rolamento na base da prensa e no sentido contrário prense o suporte.
O rolamento penetra além da face do suporte e deve ser prensado até o batente.
Passo 12
Após a montagem do suporte na coluna, insira a arruela e o guia do rolamento superior e também o clipe de contato da buzina.
Instalação da coluna no veículo
Passo 13

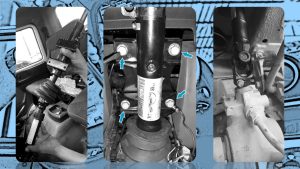

Inicie encaixando o conjunto da coluna de direção no painel do veículo.
A instalação deve seguir os passos inversos da desmontagem:
Inicie encaixando o conjunto da coluna de direção no painel do veículo.
Instale os 4 parafusos de fixação.
Passo 14
Encaixe a articulação da coluna no eixo estriado de entrada da caixa de direção.
Aplique o torque recomendado no sextavado de fixação.
Cuidado: certifique-se de que as estrias da coluna de direção (terminal com 30 estrias) são compatíveis com as estrias da caixa de direção (ponteira com 36 estrias).
Passo 15

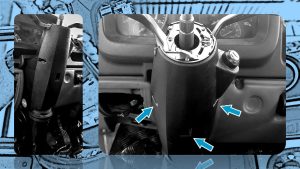

Reinstale a chave de seta e o comando do limpador de para-brisas.
Instale o comutador de ignição com rolamento superior e aplique o torque no parafuso.
Ligue o fio de contato da buzina na lateral da coluna.
Reinstale a chave de seta e o comando do limpador de para-brisas.
Passo 16
Reinstale os acabamentos plásticos da coluna de direção.

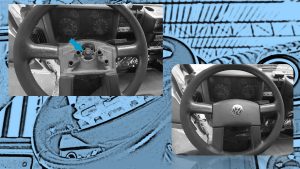

Reinstale o volante de direção e coloque a porca de fixação provisoriamente sem dar o torque final.
Teste de rodagem e acabamento
Passo 17
Realize teste de rodagem.
Alinhe a posição do volante.
Finalize com o torque na porca central e colocação da capa do botão da buzina.
Conclusão
A coluna de direção é um item de segurança, por isso, deve se observar atentamente as recomendações e instruções de instalação afim de garantir a segurança da aplicação.
A substituição da coluna de direção e ou seus componentes, deve ser realizada sempre por um profissional habilitado com o auxílio de equipamentos adequados.
- Verifique se todos os componentes do sistema de direção permanecem originais do veículo.
- ALERTA: Qualquer alteração dos componentes comprometem a segurança do veículo!
- A coluna de direção Spicer não pode ser modificada, soldada, usinada, adaptada ou retrabalhada.
- ALERTA: Qualquer alteração da peça compromete a segurança do veículo!

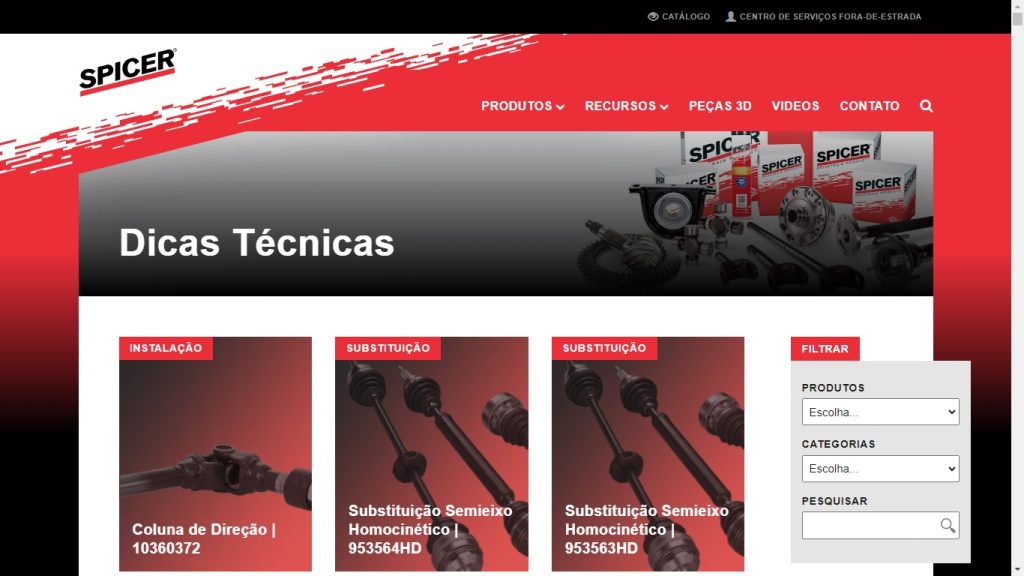

Você pode consultar esta e outras Dicas Técnicas no portal Spicer na internet. Clique na imagem e acesse este e outros recursos.
